V1.3.0 是一次**重量级功能更新**——你拍下的、网上下载的、朋友发来的**任意一张拼豆图纸照片**，现在都能被自动识别成可编辑的工程文件。

拼豆社区里**大量现成图纸**以图片形式流传：纸媒书页截图、PDF 转图、买家秀、淘宝详情图……

过去想基于这些图纸二次创作，只能：
1. 一格一格**肉眼读色**，填进 Excel。
2. 或用通用 OCR 工具，效果很差。

V1.3.0 引入**拼豆图纸专用识别管线**，把这件事变成「**上传图片 → 几秒后得到可编辑工程**」。

### 1. 自动网格检测

- 自动识别图片中的**网格线、单元格大小**。
- 支持任意角度轻微倾斜的图纸，**自动旋转校正**。
- 支持识别**非正方形**网格（如 29×58）。

### 2. 颜色识别

- 对每个单元格进行**主色提取**。
- 在当前色板（50/70/100/221/自定义）中匹配**最接近的拼豆色号**。
- 与 V1.2.2 一致，**严格按当前色板匹配**，不会跑出非库存色。

### 3. 识别策略可调

| 策略 | 描述 | 适用 |
| --- | --- | --- |
| 🎯 **模式色（推荐）** | 取 cell 内出现频率最高的颜色 | 大多数情况，对文字水印 / 噪点天然抗性 |
| 平均色 | 取 cell 内像素平均色 | 渐变 / 半透明色 |
| 中心采样 | 仅取 cell 中心点 | 高对比度 / 干净线稿 |

### 4. 一键转换为可编辑工程

- 识别完成后，一键**导入到当前画布**。
- 保留所有颜色信息，可立即用画笔 / 填充继续修改。
- 支持**保存为 .pbd 工程文件**或**导出为 PNG / PDF**。

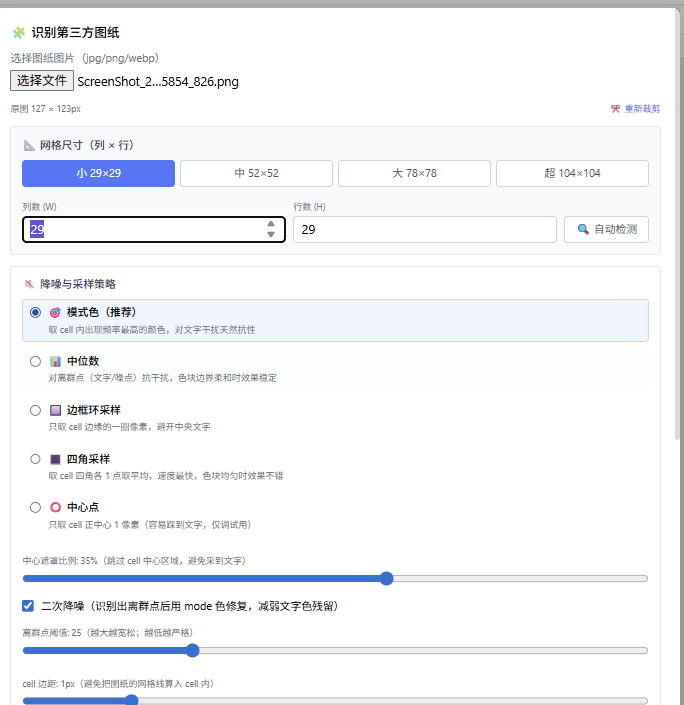

1. 设计器 → 工具栏 → 「**导入图纸**」（与「导入图片」并列）。
2. 上传一张现成的拼豆图纸照片。
3. 选择**网格大小**（小 29 / 中 52 / 大 78 / 超 104）与**识别策略**。
4. 等待几秒识别完成 → 预览每格颜色 → 确认无误后「**导入到画布**」。
5. 在画布上继续编辑，或直接导出。

- 网格检测基于**投影轮廓 + 自相关**，对模糊图也有较好鲁棒性。
- 颜色识别复用 V1.0.0 的 **CIEDE2000 颜色匹配**算法，精度有保障。
- 整条识别管线在**浏览器端完成**，图纸图片**不上传服务器**。
- 识别结果可作为**图片转图的中间态**，与 V1.2.0 的背景图功能无缝衔接。

- 📖 **纸媒书数字化**：把纸上的拼豆书页拍下来，识别成可编辑工程。
- 🛒 **淘宝图纸复用**：把商品详情图里的设计导进画布二次创作。
- 🎁 **朋友礼物**：收到朋友做的拼豆拍图，识别后能算出**用了哪些颜色**。
- 🧪 **设计灵感采集**：识别多张参考图，提取共同元素做新设计。
